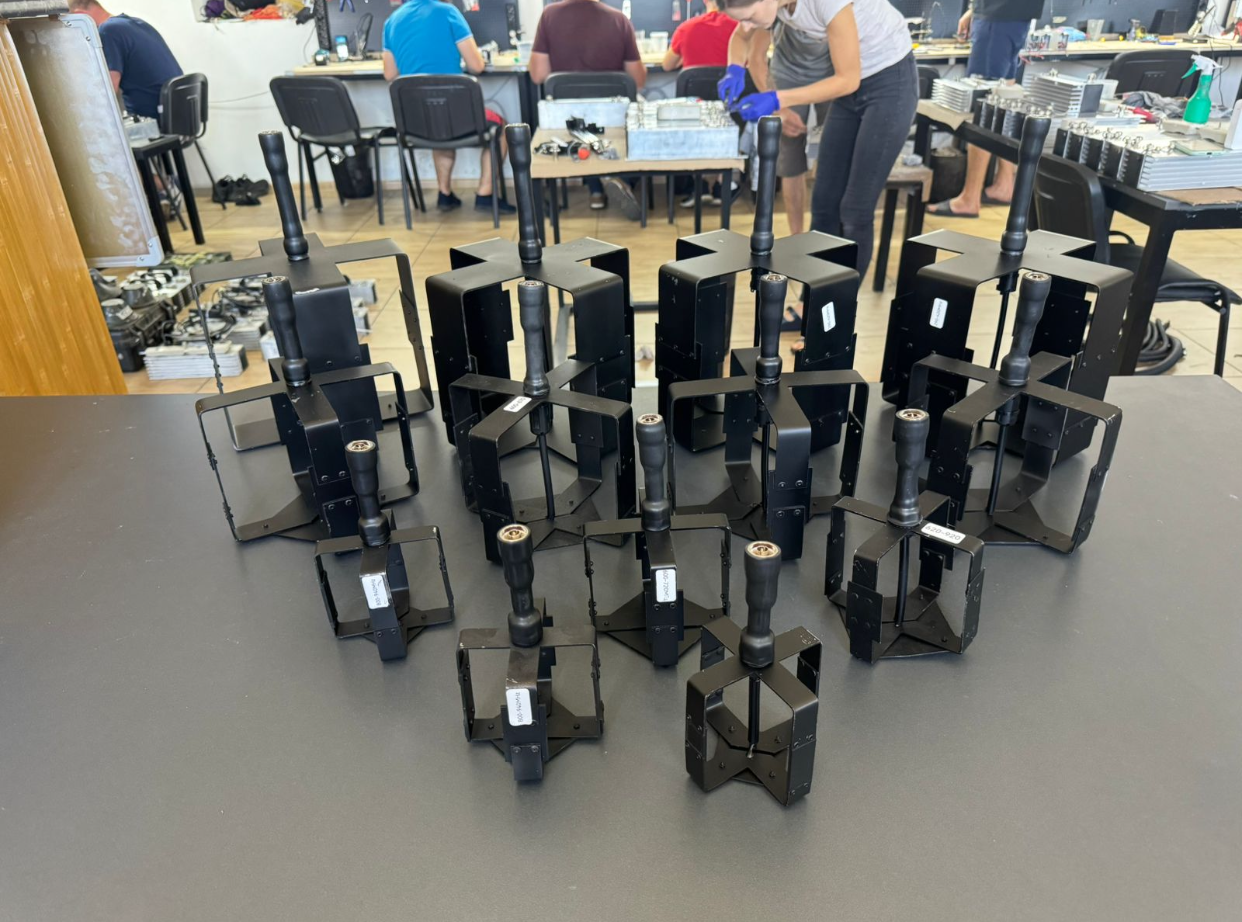

Отримайте цю позицію безкоштовно при покупці «Квадрофілярні антени відритого типу»
Квадрифілярна антена для боротьби з FPV-дронами та БПЛА в РОБ-системах: переваги та технічні особливості
Сучасні системи радіоелектроночної боротьби (РЕБ) вимагають потужних і ефективних антен, здатних пригнічувати та перехоплювати сигналы от FPV-дронів і безпілотних літальних апаратів (БПЛА) . Одним з оптимальних рішень є квадрифілярна антена , що має широким охопленням, круговою поляризацією і високою ефективністю роботи з рухомими об'єктами .
1. Незалежність і переваги квадрифілярної антени для заглушення FPV-дронів
1.1.
- Квадрифілярна антена забезпечує виникнення діаграми спрямованості й ефективно покриває повітряний простір . Це особливо важливо для заглушення дронів , що летять на різних висотах.
- Усі спрямовані антени загалом працюють на горизонтальній площині , що робить їх менш ефективними для боротьби з урядами США.
- Перевага для РОБ: широке тривимірне охоплення. Дає ефективно нейтралізувати FPV-дрони незалежно від їх висоти.
1.2. Поляризація сигналу
- Квадрифілярна антена використовує кругову полярність , що особливо важливо для заглушення дронів, що змінюють орієнтацію під час польоту .
- Усі спрямовані антени визначають лінійну полярність , що може призвести до зниження ефективності протидії у разі залишення положення дрона.
- Перевага РОБ: кругова полярність забезпечує стійкість придушення незалежно від положення безпілотника.
01. Ефективність на рухомих об'єктах
- Квадрифілярна антена ідеально підходить для мобільних РОБ-систем , оскільки здатна ефективно пригнічувати сигнали дронів під час їхнього переміщення у вертикальній і горизонтальній площинах .
- Усі спрямовані антени вчаться адаптивності до рухомих рухів населення , оскільки їх діаграма спрямованості обмежена .
- Перевага для РОБ: ефективне заглушення FPV-дронів , що є в постійному русі .
2. Технічні характеристики квадрифілярної антени
Параметри | Значення |
---|---|
Диапазон частот | 350-450 МГц |
Кабель подовжувальний | 2,5 метра |
Поляризація | Кругла |
Спрямованість | широке тривимірне охоплення |
Оптимізована для РЕБ | Да |
3. Розміри антени залежно від частоти
Frequency (МГц) | Висота з роз'ємом (см) | Висота квадрата (см) | Ширина (см) | Довжина (см) |
---|---|---|---|---|
100 | 50 | - | 56 | - |
200 | 33 | - | 38 | - |
350 | 37 | 21 | 24 | - |
450 | 25 | 15 | 19 | - |
550 | 25 | 15 | 19 | - |
660 | 20 | 10 | 12 | - |
750 | 20 | 10 | 12 | - |
850 | 19 | 9 | 10 | - |
950 | 19 | 9 | 10 | - |
2.4 ГГц | 13 | - | 15.5 | 17 |
5.2 ГГц | 12 | - | 10 | 12 |
5.8-8 ГГц | 12 | - | 10 | 12 |
4. Порівняння квадрифілярної та всеспрямованої антени в РОБ-системах
Характеристика | Квадрифілярна антена | Всеспрямована антена |
---|---|---|
Спрямованість | Широке охоплення в тривимірному просторі | Горизонтальне покриття |
Поляризація | Кругова | Лінійна |
Ефективність придушення | Висока | Середня |
Застосування в РОБ | Да | Ограничено |
Робота з рухомими цілями | Висока | Низька |
5. Виведення
Квадрифілярна антена — це найкращий вибір для РОБ-систем, призначених для боротьби з FPV-дронами та безпілотними літальними апаратами.
Основні переваги:
- Широке тривимірне охоплення, що дає пригнічувати дрони на різних висотах.
- Кругова полярність, що забезпечує стабільне заглушення незалежно від положення дрона в повітрі.
- Ідеальна для мобільних РОБ-систем, що працюють у умов високої динаміки.
- Ефективна проти дронів із високою маневровістю.
Якщо ваше завдання — надійний захист від FPV-дронів і БПЛА, квадрифілярна антена є оптимальним вибором для РЕБ-систем!
- Ціна: 3 060 ₴
