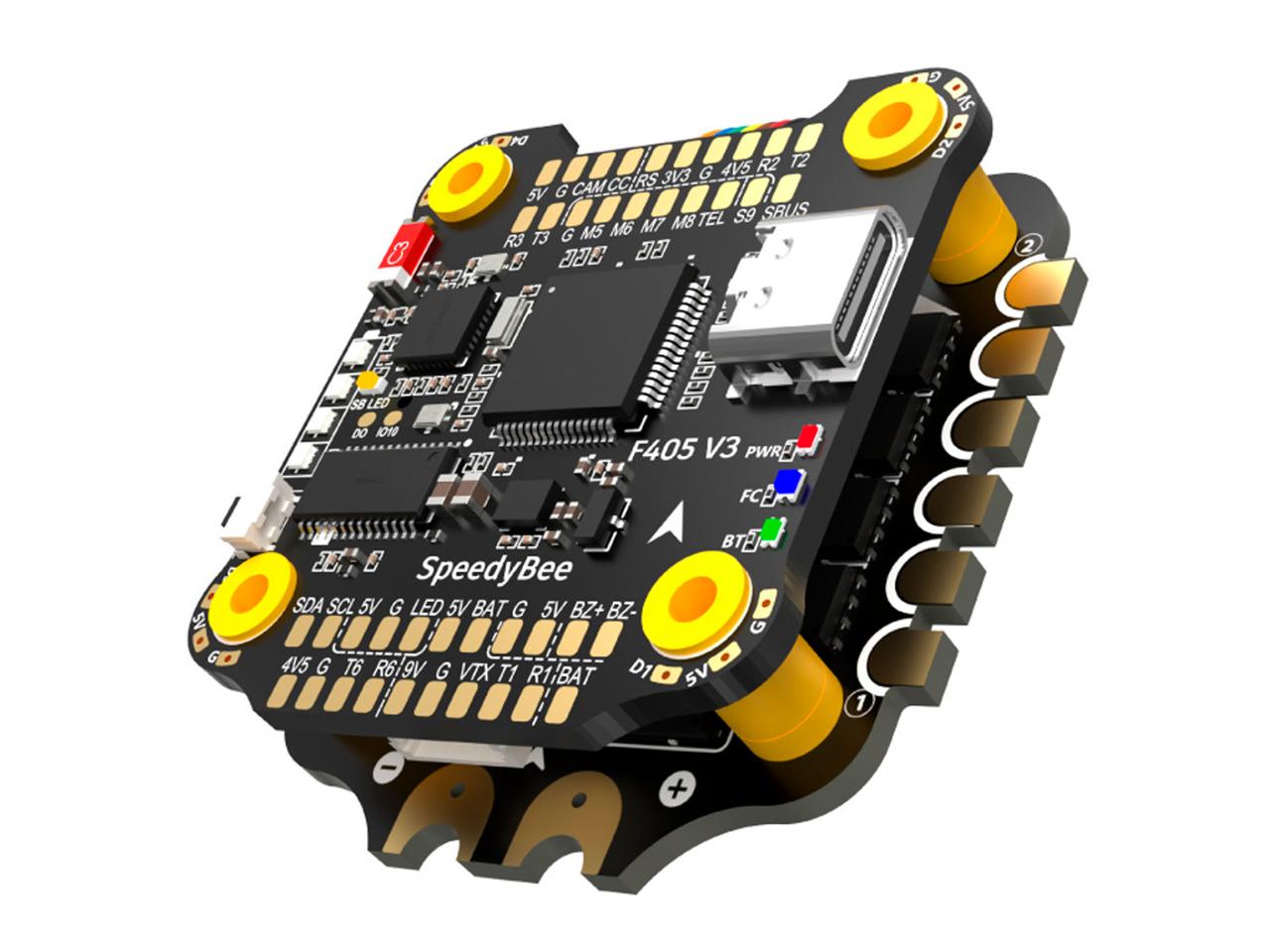

Модульний польотний стек SpeedyBee F405 V3 Стек (політний контролер F4 + регулятор 4в1 50A)

Польотний стек SpeedyBee F405 V3 FC з BLS 50A ESC: Огляд і характеристики

У сучасному світі технології FPV (вид від першої особи) і радіокеровані моделі важливим чинником є система керування польотом, що дає змогу забезпечити стабільність, маневровість і високу продуктивність літальних апаратів. Стек SpeedyBee F405 V3 — це комплексне рішення, яке містить польотний контролер і безколекторний регулятор швидкості (ESC) в одному пристрої. Такий підхід дає змогу створити надійну систему керування, де всі компоненти працюють у тісній синергії, забезпечуючи ефективність і надійність навіть у найекстремальніших умовах експлуатації. У цьому огляді ми докладно розповімо про всі аспекти стека, його технічні характеристики, можливості під'єднання, практичне застосування, а також додамо рекомендації щодо встановлення й експлуатації.

1. Введення

Сучасні безпілотні літальні апарати, особливо в сегменті FPV-дронів, вимагають використання передових технологій, здатних забезпечити миттєву реакцію, високу точність керування й надійність роботи за екстремальних навантажень. Польотні контролери нового покоління є центральними елементами таких систем, а їх інтеграція з регуляторами швидкості дає змогу оптимізувати роботу всіх механізмів і забезпечити стабільне керування апаратом. Стек SpeedyBee F405 V3 розроблений з урахуванням цих вимог і являє собою єдине рішення, у якому поєднуються високопродуктивний польотний контролер і сучасний безколекторний регулятор швидкості 4 в 1 50 А.

Переваги такого явища очевидні: інтеграція компонентів дає змогу знизити вагу та розміри системи, скоротити монтаж і надійність, а також забезпечити більш оперативне та точне реагування на пілота. Для професійних перегонників і ентузіастів це особливо важливо, оскільки наявність секунд на рахунку, стабільність системи безпосередньо впливає на безпеку та ефективність польоту.

Крім того, сучасні контролери та регулятори швидкості містять у собі додаткові можливості, як-от підтримка цифрових протоколів, можливість оновлення прошивки через USB, вбудовані системи OSD (On-Screen Display), а також функції запису чорного ящика (Blackbox), що дає змогу аналізувати польотні дані для оптимізації роботи системи. У межах цього огляду ми досліджуємо основні особливості стека SpeedyBee F405 V3, його переваги та практичне застосування, а також коригуємо докладні рекомендації щодо його експлуатації.

2. Загальний опис стека SpeedyBee F405 V3

2.1 Комплексна інтеграція

Стек SpeedyBee F405 V3 містить два основні компоненти: польотний контролер і безколекторний регулятор швидкості (ESC). Такий підхід дає змогу створити інтегровану систему керування, де всі елементи зберігаються для спільної роботи. Вбудована система вимірювання жорсткості, система зниження ваги та зменшує кількість вимірювань і пристроїв, що важливо для зовнішніх перешкод і підвищення надійності передавання сигналів.

2.2 Переваги стандартної стеки

Використання цієї стеки має низку переваг:

• Зниження ваги та компактності: Об'єднання контролера та ESC в одному корпусі дає змогу неабияк скоротити загальну вагу та розміри системи, що особливо важливо для FPV-дронів.
• Спрощення монтажу: Менше сполучних приладів і роз'ємів — це означає, що встановлення та настроювання системи відбуваються швидше та з меншим ризиком помилок.
• Оптимізована сумісність: всі компоненти системи розроблені для роботи в тісній співпраці, що забезпечує вищу стабільність і точність керування польотом.
• Інтеграція додаткових функцій: сучасні контролери з використанням OSD, записування даних (Blackbox), оновлення прошивки через USB та інші функції, які дають змогу аналізувати польотні дані та настроювати параметри для конкретних умов експлуатації.

3. Політний геймпад SpeedyBee F405 V3

3.1 Технічні характеристики

Польотний контролер SpeedyBee F405 V3 являє собою високопродуктивний модуль, що працює на базі процесора STM32F405. Розглянемо основні технічні параметри:

• Робоча напруга: 11,1-22,2 В (підтримка 3-6S Li-Po акумуляторів)
  Це дає змогу використовувати контролер із широким діапазоном батарей, що забезпечує гнучкість під час вибору джерела живлення.

• BEC (схема усунення батареї):
  надає виходи 9 В/2 А і 5 В/2 А, що дає змогу живити додаткові пристрої (наприклад, приймачі або датчики) безпосередньо від контролера.

• Процесор: STM32F405
  Високопродуктивний 32-бітний процесор, що забезпечує оброблення команди та точне керування всіма компонентами дрона.

• Датчик IMU (акселерометр/гіроскоп): BM270
  визначає точні вимірювання пришвидшення й кутової швидкості, забезпечуючи стабільність і точність керування польотом.

• Вбудований барометр:
  Забезпечує вимірювання висоти та атмосферного тиску, що допомагає підтримувати оптимальні умови польоту та забезпечує додаткові дані для системи OSD.

• OSD: AT7456E
  виводить на екран усю інформацію про політ (час, висоту, швидкість, рівень заряду батареї тощо), що забезпечує моніторинг стану дрона під час польоту.

• UART: 4 порта.
  Дає змогу під'єднувати додаткові пристрої, як-от GPS, телеметрія, передавачі та інші датчики.

• Чорний ящик: слот MicroSD.
  Можливість запису даних польоту для подальшого аналізу та настроювання параметрів.

• Інтерфейс USB: Type-C
  Забезпечує передавання даних та оновлення прошивки.

• Розміри: 41,6×39,4×7,8 мм.
  Компактні габарити дають змогу легко інтегрувати контролер в обмежений простір корпусу дрона.

• Вага: 9,6 г
  Легка вага забезпечує зменшення загальної маси дрона, покращуючи його маневреність і час польоту.

3.2 Функціональні можливості

Польотний контролер SpeedyBee F405 V3 має низку необхідних можливостей, які роблять його незамінним для сучасних FPV-дронів:

• Висока точність точності: завдяки передовим алгоритмам оброблення даних від IMU та барометра, контролер забезпечує стабільний і ефективний політ навіть в умовах сильного вітру або за різких маневрів.
• Інтеграція OSD: передбачається, що пілоту буде отримувати в режимі реального часу інформацію про стан дрона, включно з даними про висоту, швидкість, рівень заряду батареї та інші параметри, що особливо важливо для безпечного керування.
• Підтримка записів даних (Blackbox): Можливість запису польотних даних. Дає змогу польоту виявляти помилки та коригувати параметри, що особливо актуально для професійних перегонників.
• Розширення через порти UART: Наявність чотирьох портів UART дає змогу під'єднувати додаткові пристрої, як-от GPS-модулі, датчики телеметрії або додаткові системи керування, що збільшує функціональність контролера.
• Додаткове оновлення прошивки: Завдяки порту USB Type-C оновлення програмного забезпечення виконується швидко та просто, що дає змогу завжди мати доступ до останніх функцій і поліпшень.

3.3 Переваги польотного контролера

• Висока продуктивність: Сучасний процесор STM32F405 забезпечує швидкі обчислення та стабільну роботу навіть за складних алгоритмів керування.
• Надійність і стабільність: вбудовані датчики (IMU, барометр) і продумані алгоритми забезпечують стабільний стан дрона під час динамічних польотів.
• Безліч функцій: наявність OSD, Blackbox, UART та інших функцій, що роблять контролер універсальним рішенням для різних типів FPV-дронів.
• Компактність і легкість: малі габарити та вага забезпечують зменшення загальної маси дрона, що позитивно впливає на час польоту та маневровість.

4. Безколекторний регулятор швидкості SpeedyBee BLS 50A (41)

4.1 Технічні характеристики регулятора

Безколекторний регулятор швидкості (ESC) SpeedyBee BLS 50A, що входить до скла F405 V3, являє собою пристрій, призначений для керування двигунами дрона. Його основні характеристики:

• Робоча напруга: 11,1-22,2 В (підтримка 3-6S Li-Po акумуляторів).
  Це забезпечує сумісність із більшістю сучасних дронів, що працюють на Li-Po батареях.

• Максимальний постійний струм: 4х50А.
  Регулятор дав змогу забезпечити стабільне живлення двигунів упродовж тривалого часу під верхніми кутами.

• Максимальний контрольний струм: 4х55А.
  Ви маєте враховувати короткі пікові навантаження, які важливі для динамічних маневрів і пришвидшень.

• Підтримка двигунів: до 8 двигунів.
  Універсальне рішення для дронів різних конструкцій, чи то квадрокоптер, гексакоптер, чи то октокоптер.

• Прошивка: BLHeli_S (JH50)
  Популярне та перевірене програмне забезпечення для ESC, яке забезпечує точне керування й надійну роботу.

• Підтримка протоколів: DShot 300/600.
  Цифрові протоколи керування, що забезпечують послідовність і точне передавання команд, що мінімізує затримки та забезпечує стабільність роботи багатьох моментів.

• Кріплення інтерфейсу: Відстань між кріпильними отворами 30,5×30,5 мм (з отвором 4 мм).
  Стандартне кріплення забезпечує простоту встановлення та сумісність із більшістю польотних контролерів.

• Розмір: 45,6×44×6,1 мм
  Компактний і ергономічний розмір дає змогу легко інтегрувати регулятор у дрон освітлення.

• Вага: 13,8 г
  Легка вага сприяє зменшенню загальної маси дрона, що негативно впливає на маневровість і час польоту.

4.2 Функціональні можливості регулятора

• Інтеграція з польотним контролером:
  Регулятор швидко та надійно використовує команду від контролера, забезпечуючи точне керування обертами двигунів. Сумісність із протоколами DShot 300 і 600 дає змогу мінімізувати затримку та забезпечити миттєвий відгук системи.

• Точне регулювання потужності:
  Можливість індивідуального настроювання параметрів для кожного двигуна забезпечує плавність передавання даних, що особливо важливо під час виконання складних маневрів.

• Висока надійність і підтримка:
  конструкція регулятора розрахована на роботу в умовах високої потужності, що робить його незамінним елементом у суспільстві, де потрібне стабільне та потужне живлення.

• Простота встановлення:
  Стандартна відстань між кріпильними отворами та компактні розміри дають змогу легко інтегрувати регулятор у систему керування дроном.

4.3 Переваги регулятора

• Висока стабільність: цифрові протоколи DShot забезпечують паралельне та точне передавання команд, що дає змогу двигунам працювати з максимальною ефективністю.
• Енергоефективність: Регулятор сприяє зниженню втрат енергії та підтримці стабільного живлення.
• Легкість і компактність: Мінімальна вага та компактні розміри дають змогу зменшити загальну масу дрона, що неминуче залежить від часу польоту та маневровості.
• Надійність: Якісне збирання і перевірене ПЗ (BLHeli_S) забезпечує стабільну роботу навіть в екстремальних умовах.

5. Інтеграція та сумісність зі стеком SpeedyBee F405 V3

5.1 Єдине рішення для оптимізації керування

Використання стека, що містить у собі польотний контролер SpeedyBee F405 V3 і безколекторний регулятор швидкості BLS 50A 4в1, дає змогу створити інтегровану систему керування, де всі компоненти працюють у швидкій синергії. Таке рішення: забезпечує

• Спрощення монтажу: менше вимірювальних приладів і роз'ємів, компактніші конструкції, як-от збирання дрона.
• Оптимізація параметрів керування: Спільна робота контролера та регулятора дає змогу точно синхронізувати команди та забезпечити стабільність роботи всіх механізмів.
• Розширені можливості налаштувань: наявність портів UART, Blackbox, OSD і підтримка цифрових протоколів керування дають змогу адаптувати систему до конкретних умов експлуатації.

5.2 Практична рекомендації щодо настроювання стека

Для досягнення максимальної продуктивності стінок SpeedyBee F405 V3 рекомендується:

• Калібрування IMU та барометра: Проведення повного настроювання датчиків контролера для забезпечення точності польоту.
• Налаштування екранного меню та Blackbox: використання вбудованих функцій для моніторингу стану дрона «Дитих» у режимі реального часу та записування польотних даних для подальшого аналізу.
• Інтеграція із зовнішніми пристроями: Під'єднання GPS-модулів, телеметрії та інших датчиків через порти UART для розширення функціональності системи.
• Перевірка з'єднання: Забезпечте надійне кріплення всіх компонентів, правильність під'єднання дротів і роз'ємів для мінімізації перешкод і втрат енергії.

5.3 Переваги використання простого скла

Об'єднання польотного контролера та регулятора швидкості в єдиній системі має низку переваг:

• Скорочення ваги: Інтеграція компонентів дає змогу зменшити загальну вагу дрона, що неминуче залежить від часу польоту та маневровості.
• Спрощення налаштування: Єдина система керування зменшує кількість помилок під час під'єднання й настроювання, забезпечує стабільнішу роботу.
• Ефективність енергоспоживання: Оптимізована система керування дає змогу ефективніше розподіляти електроенергію між компонентами, що скорочує час польоту та знижує витрати.

6. Практичний застосунок і сценарії використання стека SpeedyBee F405 V3.

6.1 Для перегонових дронів

Перегонові дрони вимагають блискавичного режиму та точного керування в екстремальних умовах. Стек SpeedyBee F405 V3 забезпечує високу стабільність польоту для швидкого реагування контролера та точного регулювання швидкості двигунів. Пилоти зазначають, що інтегрована система забезпечує плавне та стабільне керування навіть у разі різких маневрів і пришвидшень, що є ключовим чинником перемоги на перегонових трасах.

6.2 Для фристайлу та акробатики

Фристайл-дрони часто зазнають екстремальних навантажень, що вимагають надійного та потужного з'єднання всіх компонентів системи. Використання скла SpeedyBee F405 V3 дає змогу забезпечити стабільне живлення, що забезпечує виконання складних акробатичних трюків. Висока продуктивність регулятора швидкості та точність контролера дають змогу дрону миттєво реагувати на команду пілота, забезпечуючи необхідну маневреність.

6.3 Для комерційних та освітніх проєктів

В освітніх і комерційних проєктах, де важливо отримувати докладні дані про політ для аналізу та оптимізації, використання SpeedyBee F405 V3 з функціями Blackbox і OSD забезпечує повний контроль над усіма параметрами польоту. Це проведення науково-дослідних робіт, навчання студентів сучасним методам керування безпілотними апаратами й оптимізації роботи виробничих систем.

6.4 Для відеознімання та аерофотознімання

Для операторів, що займаються аерофотозніманням і відеозніманням, стабільність і точність керування є найважливішими вимогами. Інтегрований стек дає змогу забезпечити стабільне зображення і плавний рух камери, що неабияк підвищує якість знятого матеріалу. Можливість запису даних через Blackbox також дає змогу аналізувати параметри польоту та покращувати якість відеозаписів.

7. Рекомендації з експлуатації та догляду за стеком SpeedyBee F405 V3

7.1 Підготовка до польоту

Перед першим польотом важливо провести повний огляд і калібрування системи:

• Калібрування датчиків: Проведіть калібрування IMU, барометра та інших датчиків відповідно до інструкції виробника. Це забезпечить точне керування та стабільність польоту.
• Налаштуйте екранне меню: перевірте і налаштуйте параметри даних на екрані, щоб мати можливість використовувати всі ключові параметри під час польоту.
• Тестування ESC: Перевірте роботу регуляторів швидкості в різних режимах, переконайтеся в правильності під'єднання й коректності роботи всіх механізмів.

7.2 Під час польоту

• Параметри моніторингу: Регулярно перевіряйте дані, що зображаються через екранне меню, як-от рівень заряду батареї, висота, швидкість і температура. Це допоможе своєчасно реагувати на зміни та враховувати надзвичайні ситуації.
• Регулювання керування: використовуйте можливості контролера для тонкого настроювання польотних параметрів залежно від умов польоту. За потреби відкоригувати параметри через мобільний застосунок або вебінтерфейс.
• Збереження даних: Використовуйте функцію Blackbox для запису даних польоту. Це дасть змогу проаналізувати роботу системи після польоту та внести необхідні зміни для підвищення продуктивності.

7.3 Обслуговування системи

• Періодична перевірка: Регулярно оглядайте всі компоненти системи, включно з контролерами, регуляторами швидкості та кабелі, предметом ушкоджень або зносу. Зверніть увагу на надійність з'єднань і кріпильних елементів.
• Оновлення прошивки: Слідкуйте за оновленнями прошивок для контролера та ESC. Нові версії програмного забезпечення можуть забезпечити поліпшення алгоритмів керування й усунення можливих помилок.
• Чищення та догляд: Очищайте всі компоненти від пилу та забруднень. Це особливо важливо для датчиків і електронних модулів, щоб уникнути шкідливих забруднень у роботі систем.
• Зберігання: У разі тривалого зберігання рекомендується забезпечити умови, що запобігають надлишку вологи та впливу екстремальних температур. Використовуйте ремінець чохли або контейнери для зберігання компонентів системи.

8. Порівняння з аналогічними рішеннями на ринку

Під час вибору системи керування польотом для FPV-дронів і радіокерованих моделей важливі не тільки технічні характеристики, а й надійність, простота експлуатації та можливості взаємодії з іншими пристроями. Стек SpeedyBee F405 V3 виділяється на тлі протилежних переваг:

• Інтегрована система: об'єднання польотного контролера та регулятора швидкості в одному пристрої дає змогу зменшити загальну вагу та спрощення монтажу, що є перевагою для пілотів.
• Висока продуктивність: використання процесора STM32F405 і підтримка цифрових протоколів (DShot 300/600) забезпечує швидке та точне керування, що критично для перегонів і екстремальних маневрів.
• Розширені функції: Наявність вбудованих можливостей OSD і запису даних (Blackbox) Дає змогу детально аналізувати політ, виявляти вади та коригувати роботу дрона.
• Компактність і легкість: Мала вага контролера (9,6 г) і регулятора (13,8 г) підтримують висоту польоту та постійну маневровість моделі.
• Сумісність і універсальність: стеки акумуляторів широкого діапазону (3-6S Li-Po) можуть бути інтегровані з різними платформами та додатковими пристроями (GPS, телеметрія, камери тощо), що робить його універсальним рішенням для найрізноманітніших типів дронів.

9. Відклики користувачів і застосування реальних ключів.

відгуки FPV-пілотів

Багато пілотів зазначають, що стек SpeedyBee F405 V3 неабияк покращує керованість дрона та підвищує стабільність польоту. Ось кілька прикладів відгуків:

Александр, Киев:
"Після встановлення стека SpeedyBee F405 V3 мій дрон став набагато чутливішим. Усі дані в екранному меню зображаються чітко, функція Blackbox дає змогу аналізувати польоти для подальшої оптимізації налаштувань.

Катерина, Львів:
"Використовуваний стек у мобільному дроні, і він чудово справляється зі змінними навантаженнями. Регулятори швидкості працюють стабільно навіть у разі різких маневрів. Настроювання через мобільний застосунок дає змогу швидко переносити зміни в польотних параметрах."

Реальні кейси застосування

• Перегонові дрони:
  завдяки високій швидкості оброблення та стабільному керуванню стек використовується на змаганнях, де важлива швидкість у мілісекунди. Пилоти зазначають зниження затримок і поліпшення маневровості дрона.

• Фристайл-дрони:
  Для моделей, що виконують складні трюки, точність і швидкість відгуку контролера є високими вимогами. Регулятори швидкості в склі дають миттєву реакцію, що дає змогу виконувати трюки з великими втратами енергії.

• Освітні проєкти:
  У наукових установах і дослідних центрах стек використовується для впровадження керування безпілотними апаратами. Студенти вивчають алгоритми відновлення, роботу з датчиками та основи принципів керування польотом.

• Професійне аерофотоснімання:
  Під час використання в дронах для відеознімання стек допомагає підтримувати стабільний стан обладнання, що забезпечує чіткість і якість відеозаписів. Функція OSD дає змогу операторам отримувати інформацію про висоту, швидкість і рівень заряду акумулятора в режимі реального часу, що важливо для ефективного знімання.

10. Виявлення

Стек SpeedyBee F405 V3 — це комплексне рішення для керування польотом, що поєднує в собі високотехнологічний контролер польоту, який і надійний регулятор швидкості. Цей стек розроблений для того, щоб забезпечити максимально стабільне, чуйне та точне керування FPV-дроном, що є ключовим чинником успіху перегонів, фристайлу та професійного аерофотознімання. Висока продуктивність, компактність і широкий набір функцій (OSD, Blackbox, підтримка цифрових протоколів, безліч портів UART) роблять його незамінним помічником для пілотів, які прагнуть стабільної роботи своїх пристроїв.

Застосування стека дає змогу неабияк скоротити монтаж і зменшити дрон, зменшити вагу систем і забезпечити надійне з'єднання всіх ключових компонентів. Завдяки використанню всіх функцій в одному пристрої, стек SpeedyBee F405 V3 є чудовим вибором для тих, хто цінує високу продуктивність і стабільність роботи в умовах екстремальних умов.

Якщо ви хочете підвищити керованість свого дрона, поліпшити його роботу та забезпечити захист польотів, стек SpeedyBee F405 V3 стане вашим найкращим вибором. Цей пристрій дає змогу не тільки поліпшити характеристики керування, але й надає всі необхідні інструменти для аналізу польотів і оптимізації налаштувань, що особливо важливо для професійних пілотів і ентузіастів.

Наприкінці, стек SpeedyBee F405 V3 з безколекторним регулятором швидкості 4в1 50 А — це високотехнологічне, компактне та надійне рішення для сучасних FPV-дронів, яке поєднує в собі передові технології, зручність експлуатації й універсальність застосування. Цей пристрій ідеально підходить як для звичайних, так і для повсякденного використання, забезпечуючи стабільне й ефективне керування польотом у будь-яких умовах.
